Quelle est la différence entre les pompes centrifuges à flux mixte à un étage et à plusieurs étages ?
En tant que fournisseur de pompes centrifuges à débit mixte, je rencontre souvent des clients qui ne comprennent pas les différences entre les pompes centrifuges à débit mixte à un étage et à plusieurs étages. Dans ce blog, j'examinerai les principales distinctions entre ces deux types de pompes pour vous aider à prendre une décision éclairée lors du choix de la pompe adaptée à vos besoins spécifiques.
Principe de fonctionnement et structure

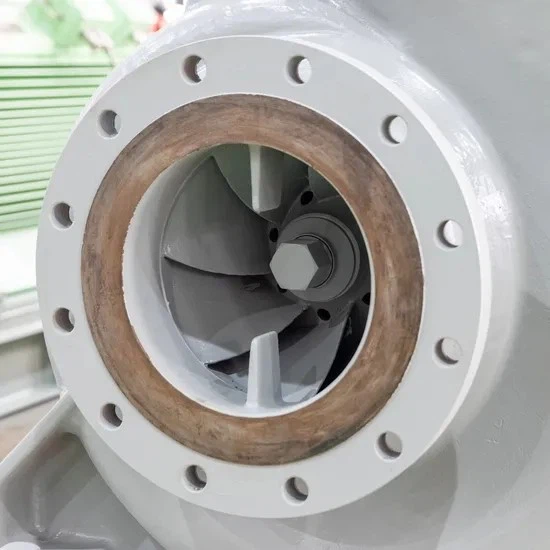

Les pompes centrifuges à flux mixte à un étage fonctionnent selon un principe relativement simple. Ils sont constitués d'une roue qui tourne dans un boîtier. La roue transmet de l'énergie au fluide par une combinaison de force centrifuge et de force axiale. Lorsque le fluide pénètre dans la pompe, il est accéléré par la roue rotative puis évacué par la sortie. La structure d'une pompe à un étage est simple, avec moins de composants par rapport aux pompes à plusieurs étages. Cette simplicité se traduit souvent par des coûts de fabrication inférieurs et une maintenance plus facile.
D'autre part, les pompes centrifuges à flux mixte à plusieurs étages sont composées de plusieurs roues disposées en série. Chaque roue ajoute de l'énergie au fluide, augmentant ainsi la pression et la hauteur manométrique de la pompe. Le fluide traverse une roue après l’autre, chaque étage contribuant aux performances globales de la pompe. La structure complexe des pompes multi-étages nécessite une ingénierie et une fabrication plus précises, ce qui peut entraîner des coûts plus élevés. Cependant, cela leur permet également d'atteindre des hauteurs de chute beaucoup plus élevées que les pompes à un étage.
Caractéristiques de performances
L'une des différences les plus significatives entre les pompes centrifuges à flux mixte mono-étagé et multi-étagé réside dans leurs caractéristiques de performance. Les pompes à un étage sont généralement conçues pour les applications où des hauteurs de chute relativement faibles à modérées sont requises. Ils sont bien adaptés à des tâches telles que le transfert d'eau dans les systèmes d'irrigation à petite échelle, le drainage dans les zones résidentielles et la circulation dans les petits processus industriels. Ces pompes peuvent fournir un débit relativement élevé à une hauteur de chute inférieure, ce qui les rend efficaces pour les applications où de grands volumes de fluide doivent être déplacés sur de courtes distances.
Les pompes à plusieurs étages, en revanche, sont capables de générer des hauteurs de chute beaucoup plus élevées. Ils sont couramment utilisés dans les applications où des fluides doivent être pompés sur de longues distances ou à de grandes hauteurs. Par exemple, dans les systèmes d'approvisionnement en eau des immeubles de grande hauteur, les pompes à plusieurs étages sont essentielles pour garantir que l'eau puisse atteindre les étages supérieurs avec une pression suffisante. Dans les processus industriels tels que les opérations d'eau d'alimentation de chaudière et de raffinage de pétrole, des pompes à plusieurs étages sont utilisées pour répondre aux exigences à haute pression. Bien que les pompes à plusieurs étages puissent avoir un débit inférieur à celui des pompes à un étage pour une puissance absorbée donnée, leur capacité à générer des hauteurs de chute élevées les rend indispensables dans de nombreuses applications à haute pression.
Efficacité et consommation d'énergie
L'efficacité est un facteur important lors du choix d'une pompe. Les pompes centrifuges à flux mixte à un étage ont généralement un rendement plus élevé à des hauteurs de chute inférieures. Leur structure simple et leur nombre réduit de composants entraînent moins de friction interne et de perte d’énergie. Cela signifie que pour les applications ayant des exigences de hauteur de refoulement faibles à modérées, les pompes à un étage peuvent fonctionner plus efficacement, consommant moins d'énergie et réduisant les coûts d'exploitation.
Les pompes à plusieurs étages peuvent cependant avoir un rendement inférieur à des hauteurs d'élévation inférieures. Les roues supplémentaires et le chemin d'écoulement plus complexe dans les pompes à plusieurs étages introduisent davantage de pertes internes, en particulier lorsque la pompe ne fonctionne pas à son point de conception. Cependant, lorsque l'application nécessite des hauteurs de chute élevées, les pompes à plusieurs étages peuvent être plus économes en énergie que les pompes à un étage. En effet, une pompe à un étage devrait fonctionner à une vitesse beaucoup plus élevée pour atteindre la même hauteur de chute, ce qui entraînerait une consommation d'énergie accrue et une usure des composants de la pompe.
Champ d'application
Le champ d'application des pompes centrifuges à flux mixte à un ou plusieurs étages varie considérablement. Les pompes à un étage sont couramment utilisées dans les applications domestiques et industrielles à petite échelle. Par exemple, dans l'irrigation agricole, des pompes à un étage peuvent être utilisées pour transférer l'eau d'un puits ou d'un étang vers les champs. Ils conviennent également aux usines de traitement d'eau à petite échelle, où ils peuvent être utilisés pour la circulation et la filtration de l'eau. Dans le secteur résidentiel, les pompes à un étage peuvent être utilisées pour le drainage des sous-sols et l'approvisionnement en eau des petites maisons.
Les pompes multi-étages, quant à elles, sont principalement utilisées dans des applications industrielles et commerciales à grande échelle. Dans l'industrie de la production d'électricité, les pompes à plusieurs étages sont utilisées pour l'eau d'alimentation des chaudières, l'extraction des condensats et la circulation de l'eau de refroidissement. Dans l’industrie pétrolière et gazière, ils sont utilisés pour le transport par pipeline, l’injection d’eau sur les plateformes offshore et les processus de raffinage. Dans les immeubles de grande hauteur, les pompes multi-étages sont essentielles pour les systèmes d'approvisionnement en eau et de protection incendie.
Si vous êtes intéressé par nos pompes centrifuges à débit mixte, nous proposons une large gamme de produits pour répondre à vos besoins spécifiques. Vous pouvez explorer notrePompe verticale à débit mixte chimique pour eau,Pompe submersible à débit mixte, etPompe à débit mixte pour eaux usées d'irrigation de sable. Que vous ayez besoin d'une pompe à un ou plusieurs étages, notre équipe d'experts peut vous fournir des conseils et une assistance professionnels. Contactez-nous dès aujourd'hui pour entamer une discussion sur l'approvisionnement et trouver la solution de pompe parfaite pour votre projet.
Références
- Karassik, IJ, Messina, JP, Cooper, PT et Heald, CC (2008). Manuel de la pompe. McGraw - Professionnel de la colline.
- Stepanoff, AJ (1957). Pompes centrifuges et à débit axial : théorie, conception et application. Wiley.
