Informations de base.

Max.	<10m	Max.	>400 l \/ min
Type de conduite	Moteur	Numéro de roue	Pompe à un étage
Pression de travail	Pompe à basse pression	Type d'influence	Pompe à aspiration unique
Position de l'arbre de la pompe	Pompe horizontale	Boîtier de pompe combiné	Pompes fendues horizontales
Hauteur de montage	Aspiration centrifuge	Supporter	Ouvrir
Usage	Pompe, pompes, pompe circulante	Standard	GB \/ T13008
Température	~ 200 degrés	Pression	~ 0. 6MPA
Tête	1.5~7.0m	Vitesse de rotation	320/360/380/400/500/730/980
Capacité	3~2600m3/H	Paquet de transport	Contreplaqué
Spécification	1 00 0. 00 cm * 2 00 0,00cm * 1000.00cm	Marque déposée	Haishi
Origine	Jiangsu, Chine	Code HS	8413709990
Capacité de production	5000

Description des produits

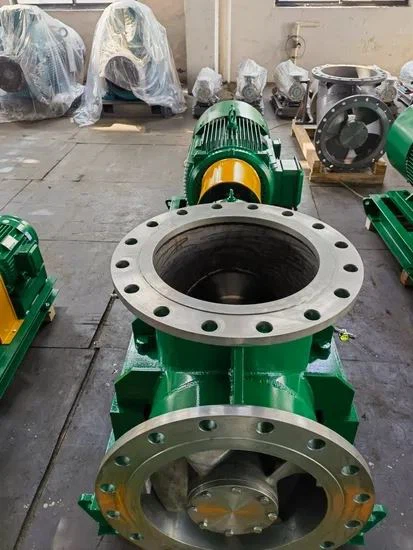

Comprendre le principe de conception d'une pompe à boîtier divisé horizontal

LePompe à boîtier divisé horizontalest conçu avec une conception divisée horizontale unique, ce qui signifie que le boîtier est divisé le long d'un plan horizontal. Cette conception permet un accès facile aux composants internes pour la maintenance et l'inspection sans perturber l'alignement de tuyauterie ou de moteur.

Principes de conception clés

Boîtier divisé horizontal:Le boîtier se divise horizontalement, offrant un accès simple à la roue et à l'arbre.
Entrée axiale et sortie radiale:Les fluides entrent axialement et se déchargent radialement, améliorant l'efficacité hydraulique.
Conception à double aspiration:Souvent utilisé pour équilibrer la poussée axiale et atteindre des débits plus élevés avec des vibrations réduites.
Roulements robustes:Positionné à l'extérieur du liquide pompé, étendant la durée de vie et la fiabilité de la pompe.

Avantages de la conception horizontale du boîtier divisé

Maintenance facile sans démantèlement de tuyaux
Fonctionnement stable avec des vibrations et un bruit réduits
Haute efficacité, ce qui le rend idéal pour les applications à grande volume et à haute pression
Durée de vie prolongée en raison de charges axiales équilibrées

Applications typiques

Systèmes d'approvisionnement en eau
Systèmes de lutte contre les incendies
CVC et plantes de refroidissement du district
Services industriels et municipaux

LePompe à boîtier divisé horizontalest très apprécié dans les industries nécessitant un transfert de liquide efficace et à haut volume avec un temps d'arrêt minimal et une facilité de service facile.

product-1060-795

Démonstration du type	Gamme d'applications	Paramètre de performance
HZX -800 Hzx (FJX): Code de série 800: diamètre nominal de la roue	Pour une nouvelle énergie, un dispositif MVR, un phosphate d'ammonium, de l'acide phosphorique, du sel de vide, Circulation forcée des évaporateurs dans l'alumine, le soda caustique et d'autres industries chimiques, Il peut également être utilisé comme pompe en circulation pour la cristallisation et le réacteur. Peut également être utilisé dans la raffinerie chimique, la pétrochimie, la raffinerie de pétrole, la centrale électrique, le papier, la pulpe et l'alcali, l'approvisionnement en eau urbaine et d'autres industries. Convient pour transmettre une température normale ou une température moyenne neutre ou corrosive, propre ou contenant des particules de milieux.	Débit: ~ 50000m³ \/ h Tête: ~ 8m Vitesse: 380 ~ 980r \/ min Pression de conception: ~ 1,6 MPA Température de fonctionnement: -20 ºC ~ 150ºC

1. Corps de pompe 2. Moyeu de roue 3. Blade de roue
4. Manche de protection 5. SHAFT 6. Joint d'arbre
7. Poulage d'extrémité non entraînent 8. Boîte de roulement
9. Pandre d'huile 10. Roueur d'extrémité d'entraînement
